Wilo DrainLift MINI5-XS/C-EF Lavabo / Gri Atık Su Tahliye Pompası Nedir ? Ne İşe Yarar ?

Dikey 9 Metreye Kadar Yükseklikte El yıkama lavabosu, Duş, Bulaşık Makinesi, Kiler, Mutfak gibi yerlerden gelen atık suların (Tuvalet hariç !) drenajı ve dışarıya atılmasını sağlayan pompalardır. Eğim bulunmayan yerler için idealdir. Modeline bağlı olarak lavabo duş teknesi çamaşır yada bulaşık makinelerinin giderlerinin kokusuz sessiz ve en güvenli şekilde tahliyeleri sağlanır.

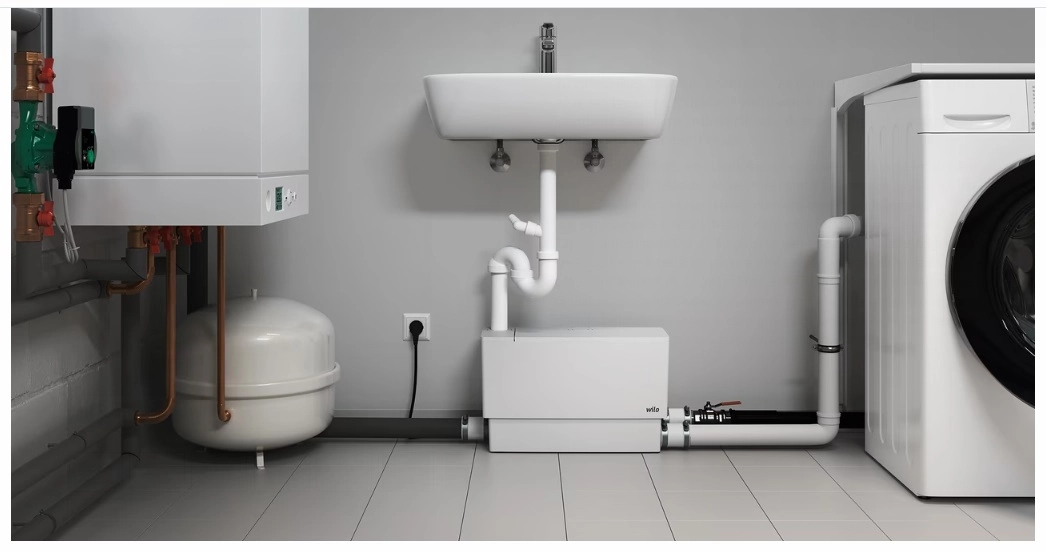

Uygulama Alanları

Alanların içerisine veya önduvara montaj şeklinde kurulum için. Aşağıdaki drenaj ekipmanlarının bağlantısı için:

DrainLift MINI5-XS/C

• Lavabo
• Duş
• Küvet
• Bulaşık makinesi
• Çamaşır makinesi
• Yoğuşmalı kazan

DrainLift MINI5-XS/WC

• Tuvalet
• Lavabo
• Duş

Sıvılar

DrainLift MINI5-XS/C

Ev ortamlarında aşağıdakilerden toplama ve tahliye için:

• Foseptik içermeyen atık sular
• Kondens suyu (pH değeri 2,5'ten itibaren) − temiz halde değil, sadece başka bir girişten gelen atık suyla karışmış.

12050 uyarınca atık su drenajı

Atık su kaldırma sistemi EN 12050-2 normunun gerekliliklerini karşılamaktadır.

DrainLift MINI5-XS/WC

Ev ortamlarında aşağıdakilerden toplama ve tahliye için:

• Foseptik içeren atık sular

12050 uyarınca atık su drenajı

Atık su kaldırma sistemi EN 12050-3 normunun gerekliliklerini karşılamaktadır.

Donanım / İşlevi

• Fişi hazır
• Dikey şamandıralı seviye tespiti
• Dikey basınç bağlantısı
• Maks. üç giriş
• Tuvalet bağlantılı "WC" modeli
• Aktif karbon filtreli hava tahliyesi
• İşletim tipi "Silent mode" (yalnızca DrainLift MINI3-XS)
• Derin emiş birimi

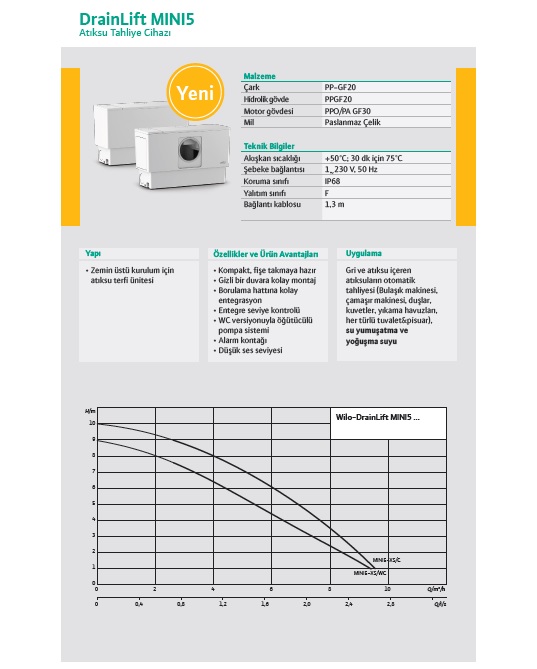

Teknik veriler

• Elektrik şebekesi bağlantısı: 1~230 V, 50 Hz
• İşletim tipi: S3 15%
• Akışkan sıcaklığı: 3 ... 50 °C (37 ... 122 °F), maks. 75 °C (167 °F), 30 dakika için
• Ortam sıcaklığı, maks.: 3 … 40 °C (37 … 104 °F)
• Koruma sınıfı: IP44

Тeslimat kapsamı

Basınç bağlantısı

• 1 adet manşet, HT boru için, DN 32/40 (32/40 mm)
• 2 adet hortum kelepçesi 32-50 mm

Tuvalet bağlantısı (yalnızca WC modeli)

• 1 adet manşet, HT boru için, DN 110 (110 mm)
• 1 adet sıkıştırma halkası
• 1 adet hortum kelepçesi 110-130 mm

Giriş bağlantısı

• 2 adet giriş bağlantısı DN 50 (50 mm)
• 2 adet manşet, HT boru için, DN 40/50 (40/50 mm)
• 2x Çek valf
• 2 adet boru kelepçesi 50-70 mm
• 2 adet hortum kelepçesi 32-50 mm
• 2 adet kapatma tapası
• 6 adet O-ring contası

Genel

• Zemine sabitleme (artan basınca dayanıklılık): 2 adet cıvatalı ve dübelli sabitleme braketi
• Acil boşaltma seti (drenaj hortumu, hortum kelepçesi, kapatma tapası)
• Yatay basınç bağlantısı seti
